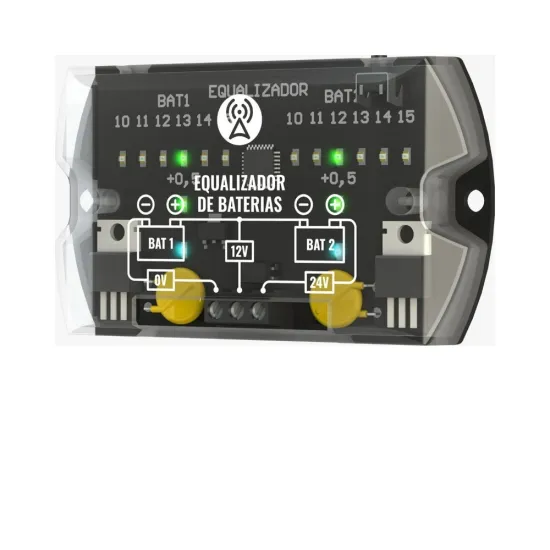

EQUALIZADOR PARA BANCO DE BATERIAS

Desenvolvido para controlar a tensão em bancos de baterias, o equalizador da JFA Eletrônicos aumenta a vida útil das baterias, garantindo carga uniforme. Possui display de LEDs para monitoramento e pode ser usado com várias conexões em série.

Informações do Produto

O EQUALIZADOR PARA BANCO DE BATERIAS da JFA Eletrônicos
foi desenvolvido para controlar a tensão de cada bateria durante o
processo de carga. Dessa forma, todas as baterias são carregadas com
a mesma tensão, o que aumenta a vida útil das baterias.
Na utilização de bancos de baterias com conexão em série, devido
a diferenças na composição/degradação química de cada bateria, a
tensão será diferente durante o processo de carga e descarga e, à
medida que o processo de carga e descarga é repetido, essa diferença
se acentua

O EQUALIZADOR PARA BANCO DE BATERIAS pode ser instalado
em bancos de baterias com quantas conexões em série forem
necessárias, utilizando um equalizador a cada duas baterias de 12V.
Para o seu funcionamento, ele deve ser utilizado em conjunto com
um carregador de bateria (FONTE NOBREAK RETIFICADORA JFA)

DISPLAY DE LEDS
O EQUALIZADOR PARA BANCO DE BATERIAS tem um display de
LEDs que indica a tensão de cada bateria entre 10V e 15,5V. Para
desligar o display, basta pressionar SW1(os LEDs indicadores de Fluxo
de Corrente continuam funcionando com o display desligado).

LEDS INDICADORES DE FLUXO DE CORRENTE
Os LEDs indicadores de Fluxo de Corrente (azuis) indicam o uxo
da corrente de equalização.
Exemplo:
• Quando o LED EQ1 se apaga, gradativamente, o LED EQ2 se
acende, gradativamente, indicando que a bateria 1 está com maior
tensão e a corrente de carga está sendo desviada para a bateria 2.
• Quando o LED EQ2 se apaga, gradativamente, o LED EQ1 se
acende, gradativamente, indica que a bateria 2 está com maior tensão
e a corrente de carga está sendo desviada para a bateria 1.
• Quando os LEDs EQ1 e EQ2 se acendem juntos, gradativamente,
indicam que a diferença de tensão entre as baterias 1 e 2 é menor ou
igual a 0,2V (processo concluído de equalização).
PROCESSO DE EQUALIZAÇÃO
O EQUALIZADOR PARA BANCO DE BATERIAS utiliza um
microcontrolador para monitorar o desequilíbrio de tensão do conjunto
de baterias, sendo responsável por gerenciar o processo de equalização
das baterias.
Ele é capaz de transferir até 850mAh de carga entre as baterias.
Quando as baterias se encontram com as tensões equalizadas
(diferença menor ou igual a 0,2V) o processo de equalização é

nalizado automaticamente, permanecendo apenas o monitoramento
das tensões.
Assim, o EQUALIZADOR PARA BANCO DE BATERIAS pode
permanecer conectado de forma ininterrupta ao banco de baterias,
atuando sempre quando for necessário.
